Le plan est un langage universel, et notre rôle est de bien le parler !

Un langage né bien avant l'ordinateur

Représenter un bâtiment vu du dessus est une idée très ancienne. Au Ier siècle avant notre ère, l'architecte romain Vitruve distingue déjà trois façons de dessiner un édifice : le plan, l'élévation et la vue en perspective. Le vocabulaire a changé, mais la logique est restée la même.

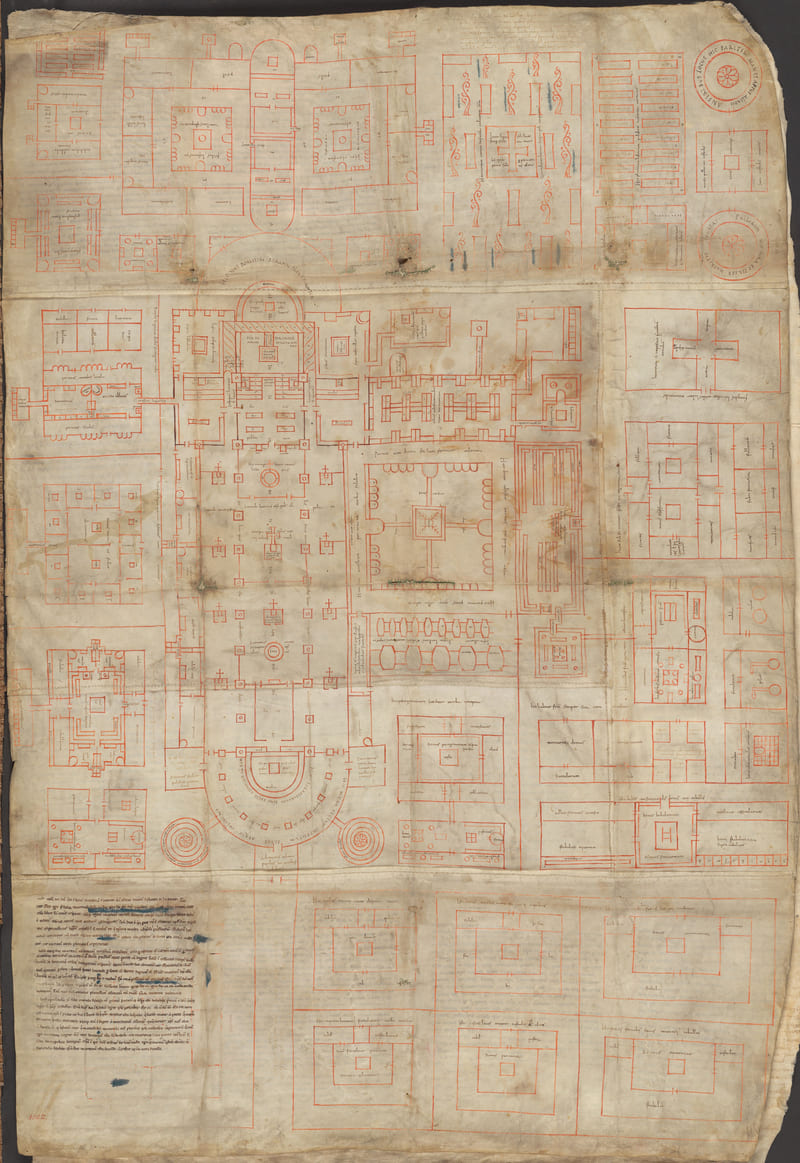

Au Moyen Âge, les plans sont rares et chaque bâtisseur a ses propres habitudes. Le plan de l'abbaye de Saint-Gall, dessiné vers 820, est l'un des plus anciens plans d'architecture conservés en Europe. On y voit déjà des murs, des pièces et des annotations, mais pas encore de règles partagées.

Monge et la géométrie descriptive : le tournant

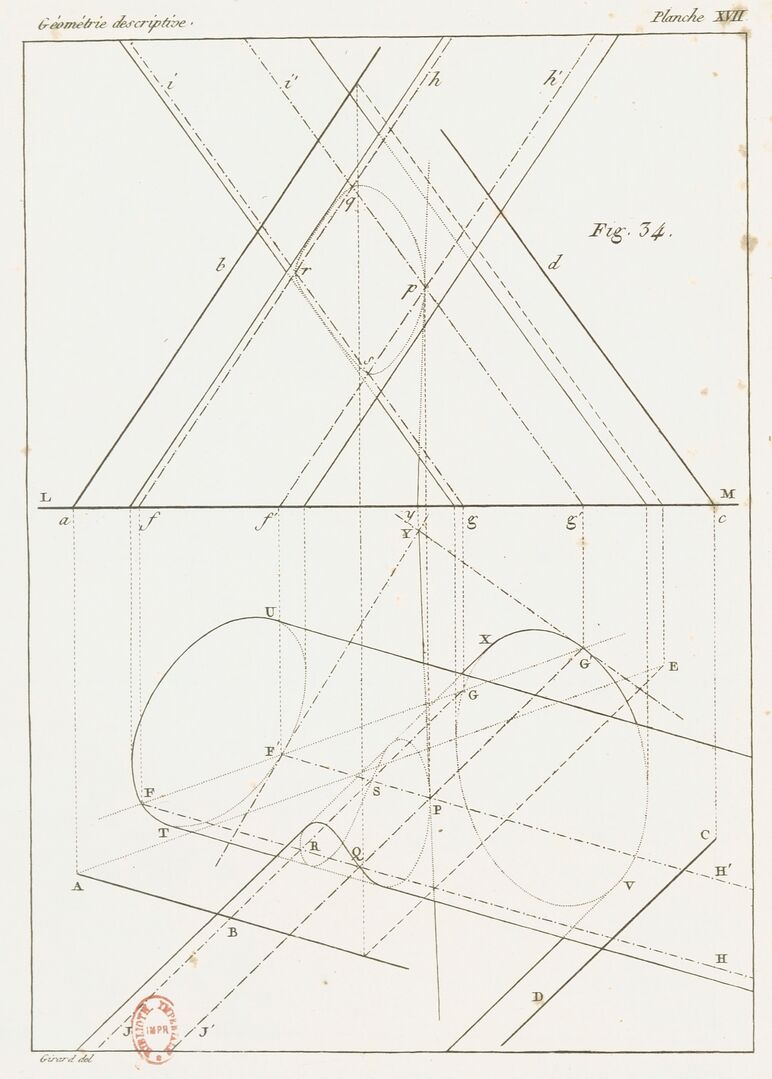

Le vrai tournant arrive à la fin du XVIIIe siècle avec Gaspard Monge. Sa géométrie descriptive pose une méthode simple et rigoureuse : représenter un objet en trois dimensions par des vues projetées sur des plans perpendiculaires. Vue de dessus, vue de face, vue de côté.

Cette méthode est enseignée dans les écoles d'ingénieurs puis se diffuse dans toute l'Europe. Elle donne au dessin technique ce qui lui manquait : une logique universelle. Un plan n'est plus une illustration, c'est une information exacte que tout le monde peut lire de la même manière.

Des conventions qui font gagner du temps

Avec l'industrialisation, il faut que les dessins circulent entre les bureaux d'études, les ateliers et les chantiers. Des conventions graphiques s'installent peu à peu, puis sont fixées par des normes nationales et internationales.

Les épaisseurs de trait distinguent ce qui est coupé, en trait fort, de ce qui est vu, en trait fin. Les hachures indiquent la matière coupée. Le trait mixte fin marque un axe, une géométrie de référence. L'échelle, au 1/50, au 1/20 ou au 1/5, rend le dessin mesurable. Enfin, le Nord, les repères de coupe et les cartouches permettent de s'orienter dans un dossier.

Ces codes ont un point commun : ils remplacent des phrases. Un trait bien choisi évite une explication, et une hachure évite une note. C'est ce qui permet à un plan de traverser les frontières.

Ce qui ne se traduit pas tout seul

Le langage graphique est largement partagé, mais il reste des différences. La plus visible concerne les unités.

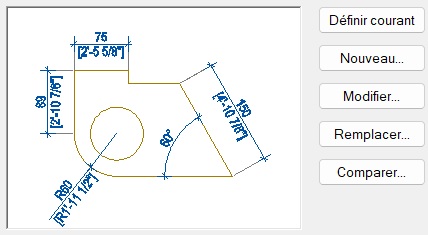

En Europe, au Moyen-Orient ou en Asie, on dessine en système métrique. Aux États-Unis, on cote en pieds et en pouces, avec des fractions de pouce. Une même côte peut s'écrire 3 810 mm ou 12'6". Les habitudes de cotation changent aussi : arrêts de cote, arrondis, précision attendue.

La langue des annotations change également. Désignations des matériaux, notes de mise en œuvre, nomenclatures : tout doit être compris par l'entreprise qui réalise. Sur un projet international, une note ambiguë peut coûter cher.

Les plans de Skals traversent les océans

Cette année, nos plans sont partis loin de l'atelier. Nous avons travaillé sur des projets à New York, au Koweït, au Qatar, aux Émirats arabes unis et en Chine.

Concrètement, cela veut dire des cotes en double système, métrique et impérial, selon les besoins du projet. Cela veut dire aussi des annotations en anglais, rédigées avec le vocabulaire technique attendu sur place, et une charte graphique adaptée à chaque agence, quel que soit le pays de destination.

Le travail de fond reste le même : un dessin juste, lisible et cohérent d'une planche à l'autre. Mais il demande une attention supplémentaire sur chaque cote convertie et chaque note traduite. Une erreur d'arrondi entre millimètres et pouces ne se voit pas à l'écran. Elle se voit sur le chantier.

Pour les agences d'architecture intérieure qui travaillent à l'international, c'est un vrai sujet. Elles ont besoin de plans qui seront compris sans aller-retour, par des entreprises qu'elles ne connaissent pas toujours.

Le plan est un langage universel. Notre rôle est de bien le parler, où que le projet se construise.
